Le Heltec HT-BCT50A est un testeur professionnel de capacité de charge et de décharge pour batteries lithium, conçu pour une analyse précise des performances, des tests de capacité, des tests de cyclage et un équilibrage de tension. Intégrant les fonctions de charge, de décharge, de cyclage et d'équilibrage dans un seul appareil, il est idéal pour les tests, la maintenance, la réparation et le contrôle qualité des batteries lithium.
Grâce à ses paramètres de charge/décharge ajustables, sa mesure de haute précision et ses multiples protections, il est compatible avec différents types de batteries lithium, notamment NCM, LiFePO4 et LTO. Il est largement utilisé dans les laboratoires, les chaînes de production, les centres de réparation et pour les applications de batteries DIY.
Caractéristiques du produit :

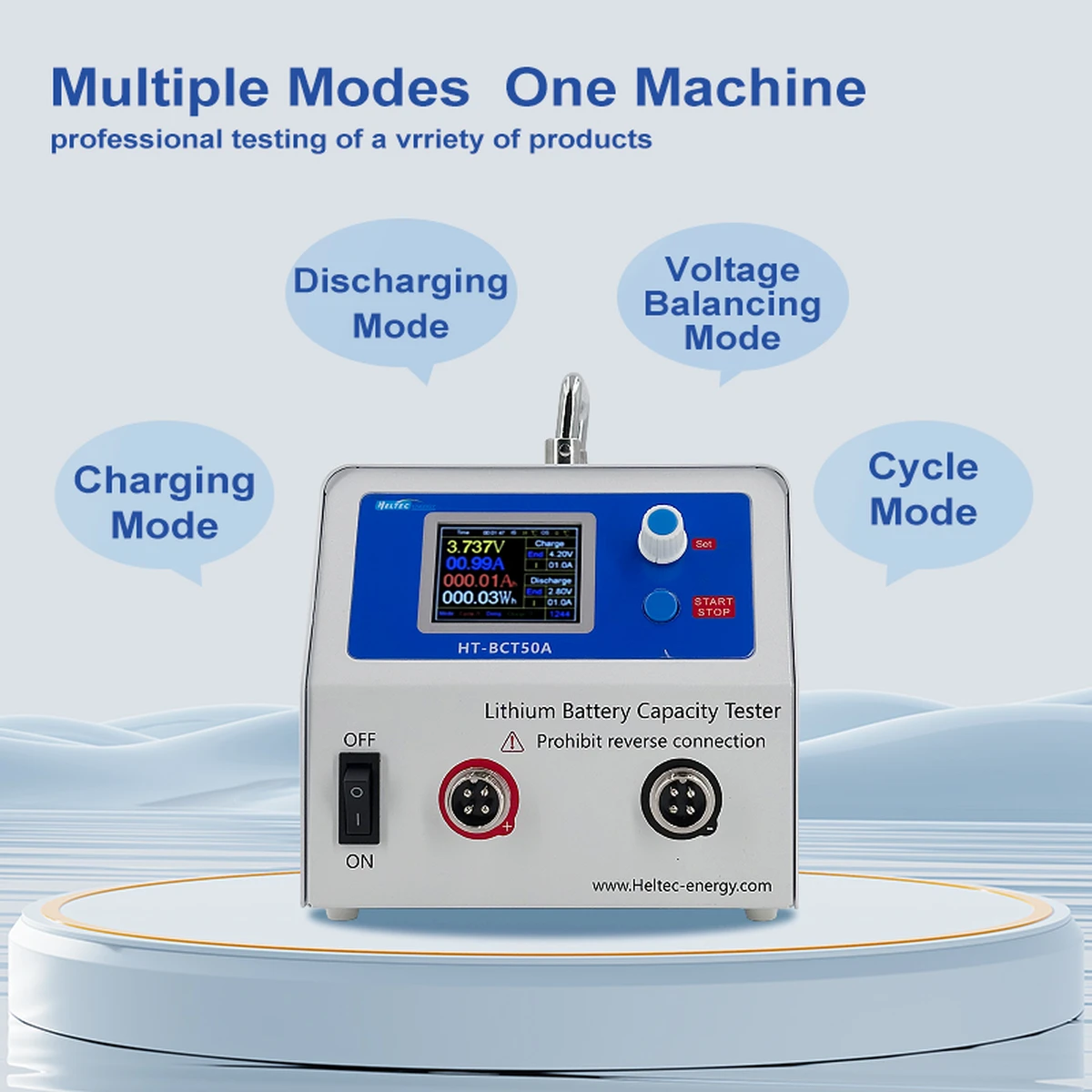

Fonctions de test de batterie tout-en-un :
Mode Charge : Compatible avec la charge CC-CV avec paramètres de tension et de courant ajustables.
Mode Décharge : Utilise la technologie de décharge électronique à transistor MOS pour des tests de capacité stables et précis.
Mode Cycle : Effectue des cycles de charge-décharge répétés pour évaluer les performances et la durée de vie de la batterie.
Mode Équilibrage de Tension : Contribue à améliorer l'homogénéité des cellules grâce à un équilibrage de décharge contrôlé. Compatibilité étendue avec les batteries
Compatible avec les batteries au lithium, notamment :
NCM (batterie au lithium ternaire)
LiFePO4
LTO
18650
Lithium polymère
Plage de tension : 0,3-5 V
Plage de capacité : 1-2000 Ah
Mesures de haute précision
Précision de la tension : ±0,1 %
Précision du courant : ±0,1 %
Erreur de mesure de la capacité : ±1,5 %
Affichage en temps réel :
Tension
Courant
Capacité (Ah)
Énergie (Wh)
Température
Courbes de charge/décharge
Protection intelligente
Des systèmes de protection multiples intégrés garantissent un fonctionnement sûr :
Protection contre les surtensions de la batterie
Protection contre les surintensités
Protection contre l’inversion de polarité
Protection contre la déconnexion de la batterie
Protection contre les pannes de ventilateur
Alarme et protection contre la surchauffe
Système de refroidissement intelligent
Démarrage automatique du ventilateur à 40 °C
Protection thermique activée à 83 °C L'inspection et la maintenance du ventilateur sont recommandées pour un fonctionnement stable.
Spécifications techniques
Modèle : HT-BCT50A
Plage de charge : 0,3-5 V / 0,3-50 A réglable, mode CC-CV
Plage de décharge : 0,3-5 V / 0,3-50 A réglable, mode courant constant
Modes de fonctionnement : Charge / Décharge / Temps de repos / Cycle (jusqu'à 9 999 cycles)
Fonction auxiliaire : Équilibrage de tension (décharge CV)
Précision : Tension ±0,1 %, Courant ±0,1 % (garantie d'un an à compter de la date d'achat)
Température de fonctionnement : 0-40 °C
Alimentation : 200-240 V CA 50/60 Hz (version 110 V disponible sur demande)

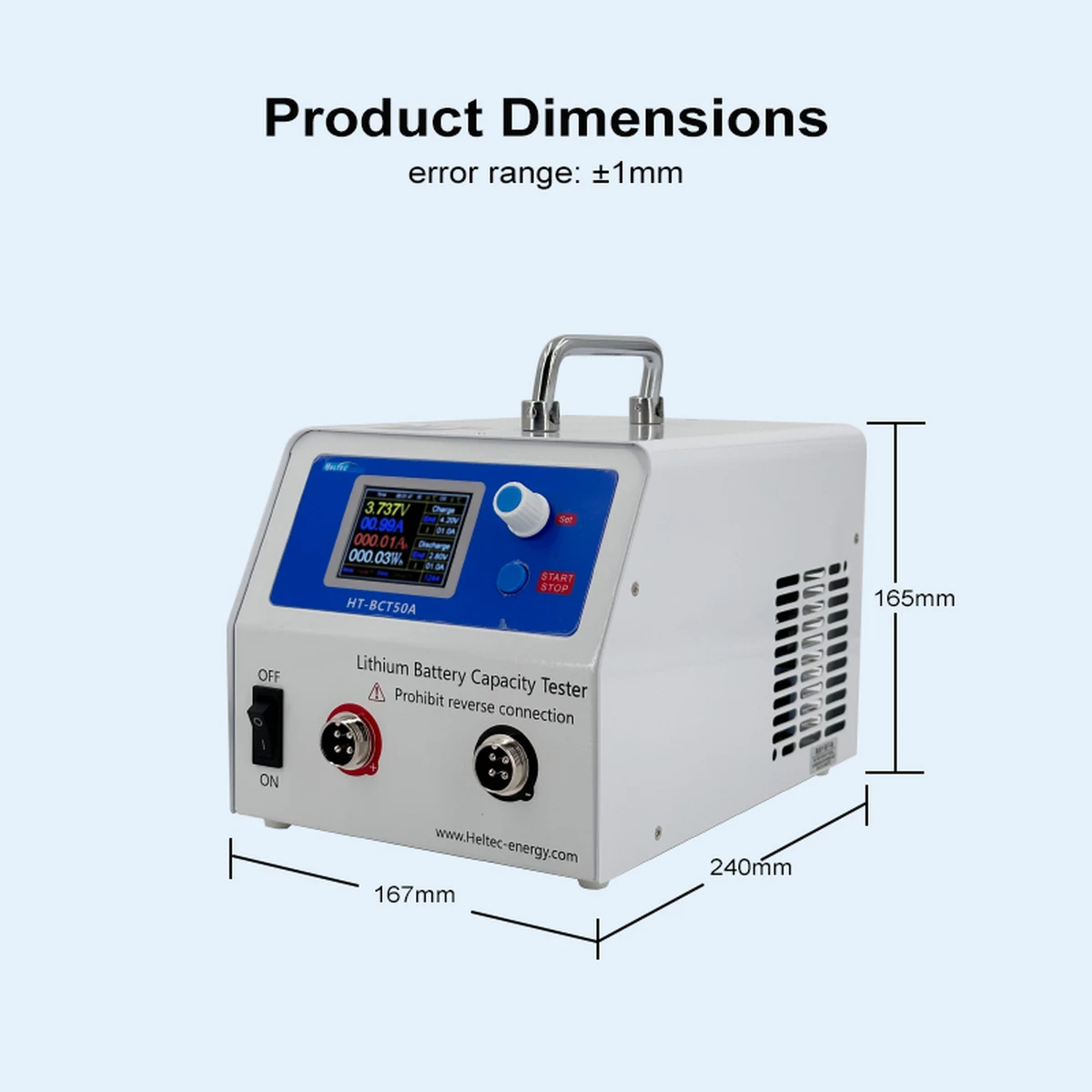

Dimensions : 167 × 165 × 240 mm
Poids : 2,6 kg
Fonctionnement Modes
Mode de charge
Tension et courant de charge réglables selon le type de batterie.
Tension de charge recommandée :
Batterie LTO : 2,7-2,8 V
Batterie NCM/18650/Polymère : 4,1-4,2 V
Batterie LiFePO4 : 3,6-3,65 V
Courant de charge recommandé :
Régler entre 10 et 20 % de la capacité de la batterie afin de limiter son échauffement.
Mode de décharge
Test précis de la capacité réelle de la batterie par décharge à courant constant contrôlé.
Tension de décharge recommandée :
Batterie LTO : 1,6-1,7 V
Batterie NCM/18650/Polymère : 2,75-2,8 V
Batterie LiFePO4 : 2,4-2,5 V
Courant de décharge recommandé :
10 à 50 % de la capacité de la batterie, selon son état.
Mode de test cyclique
Effectue des cycles de charge et de décharge répétés pour évaluer le vieillissement et les performances de la batterie.
Compatible avec :
Charge → Décharge → Charge
Tests multicycliques
Un temps de repos peut être défini après la charge ou la décharge pour permettre la stabilisation de la température de la batterie.
Mode d'équilibrage de tension
Équilibre la tension de la batterie par une décharge CV contrôlée.
Paramètres d'équilibrage :
La tension finale doit être supérieure à la tension actuelle de la batterie de plus de 10 mV.
Courant d'équilibrage recommandé : Moins de 10 % de la capacité de la batterie.
Courant final recommandé : 0,01 A.

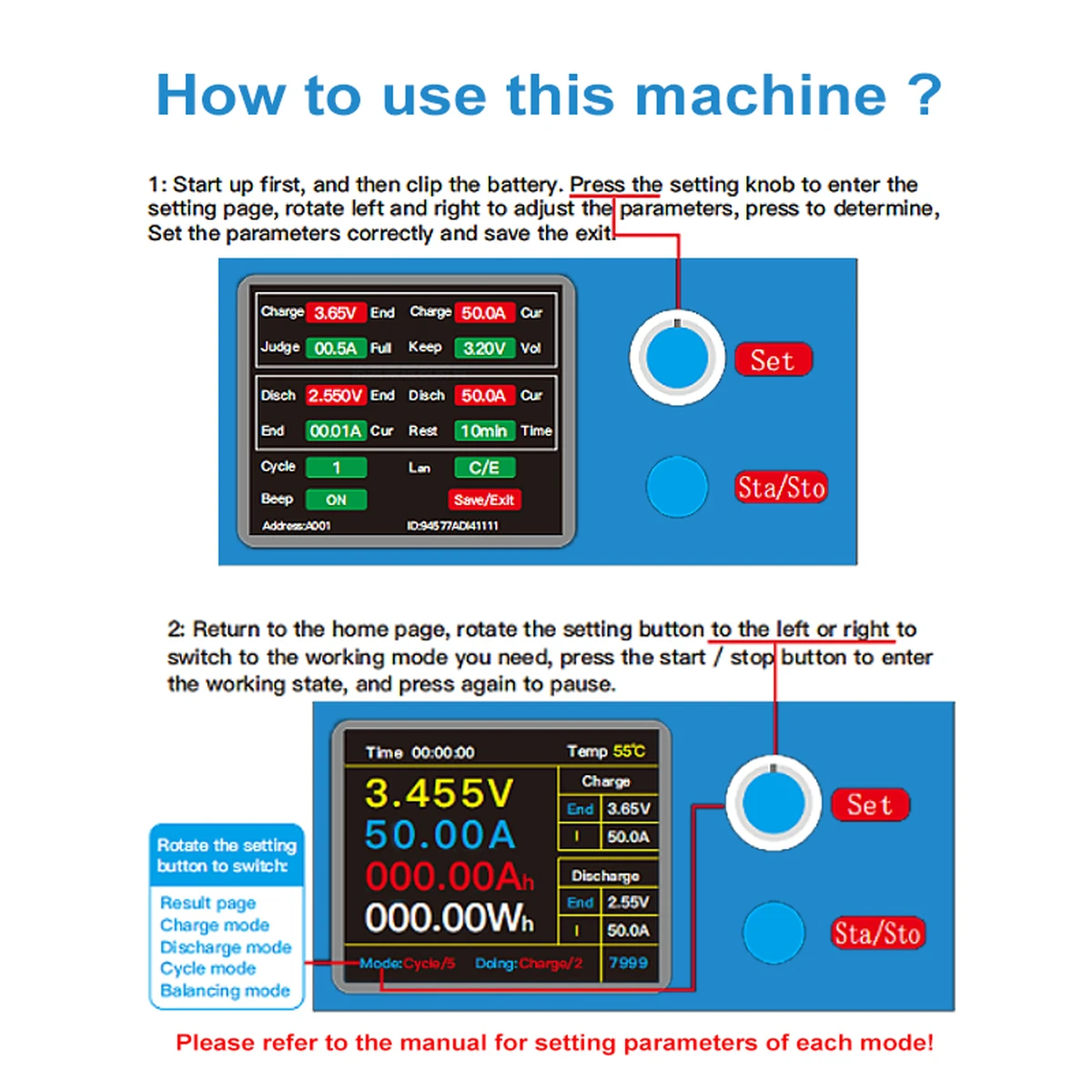

Fonctionnement du produit
Mettez le testeur sous tension avant de connecter la batterie.

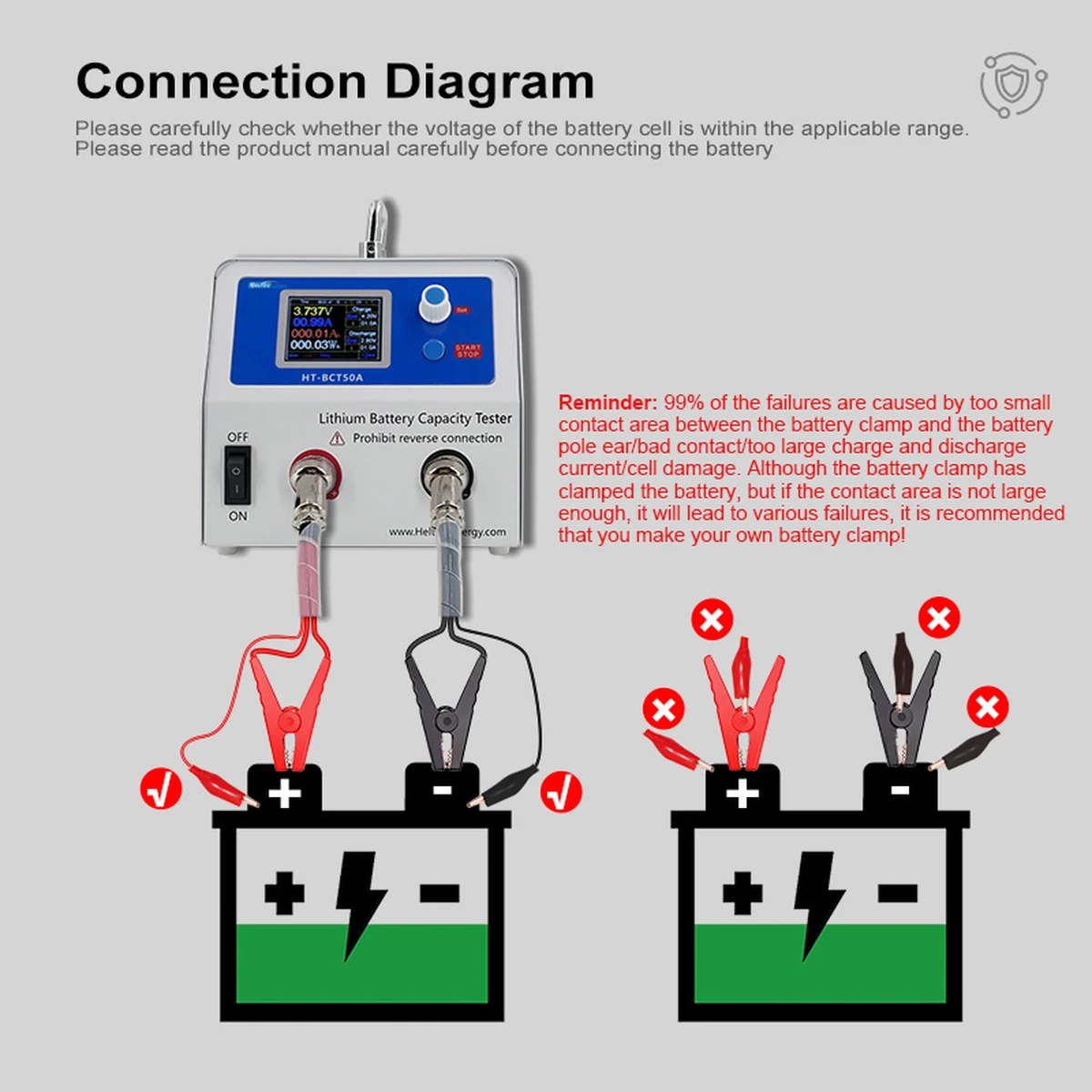

Connectez correctement les bornes positive et négative de la batterie.
Accédez au menu de réglage à l'aide du bouton rotatif.
Réglez les paramètres de test et confirmez les réglages.
Lancez le processus de charge, de décharge ou d'équilibrage sélectionné.

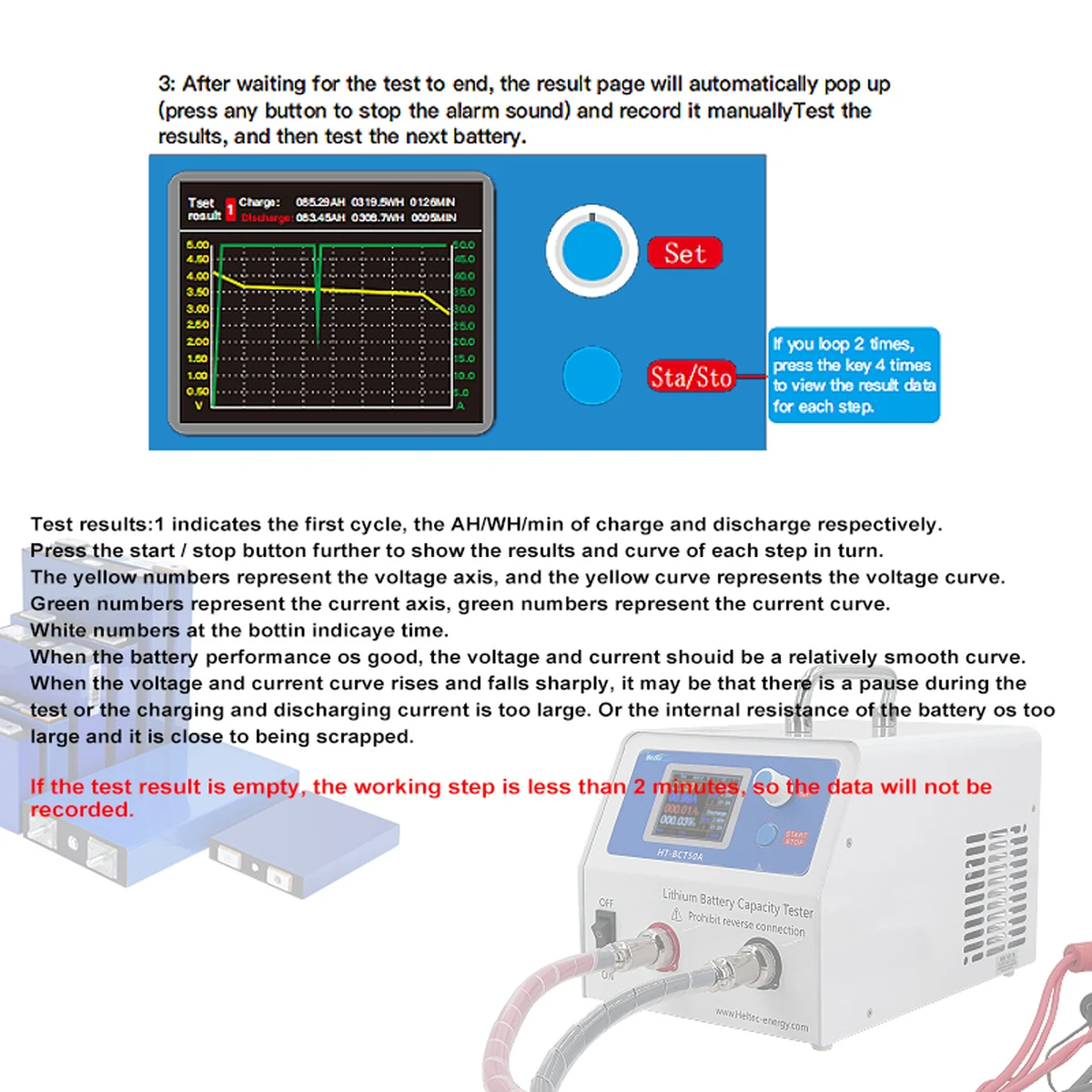

Une fois le test terminé, consultez les résultats, notamment la capacité, l'énergie et les courbes. Informations affichées
L'écran LCD affiche :
Numéro du cycle de test
Capacité de charge/décharge (Ah)
Énergie (Wh)
Durée du test
Courbe de tension
Courbe de courant
Des courbes de tension et de courant régulières indiquent de bonnes performances de la batterie. Des fluctuations importantes peuvent indiquer une résistance interne excessive, une connexion instable ou un vieillissement de la batterie.

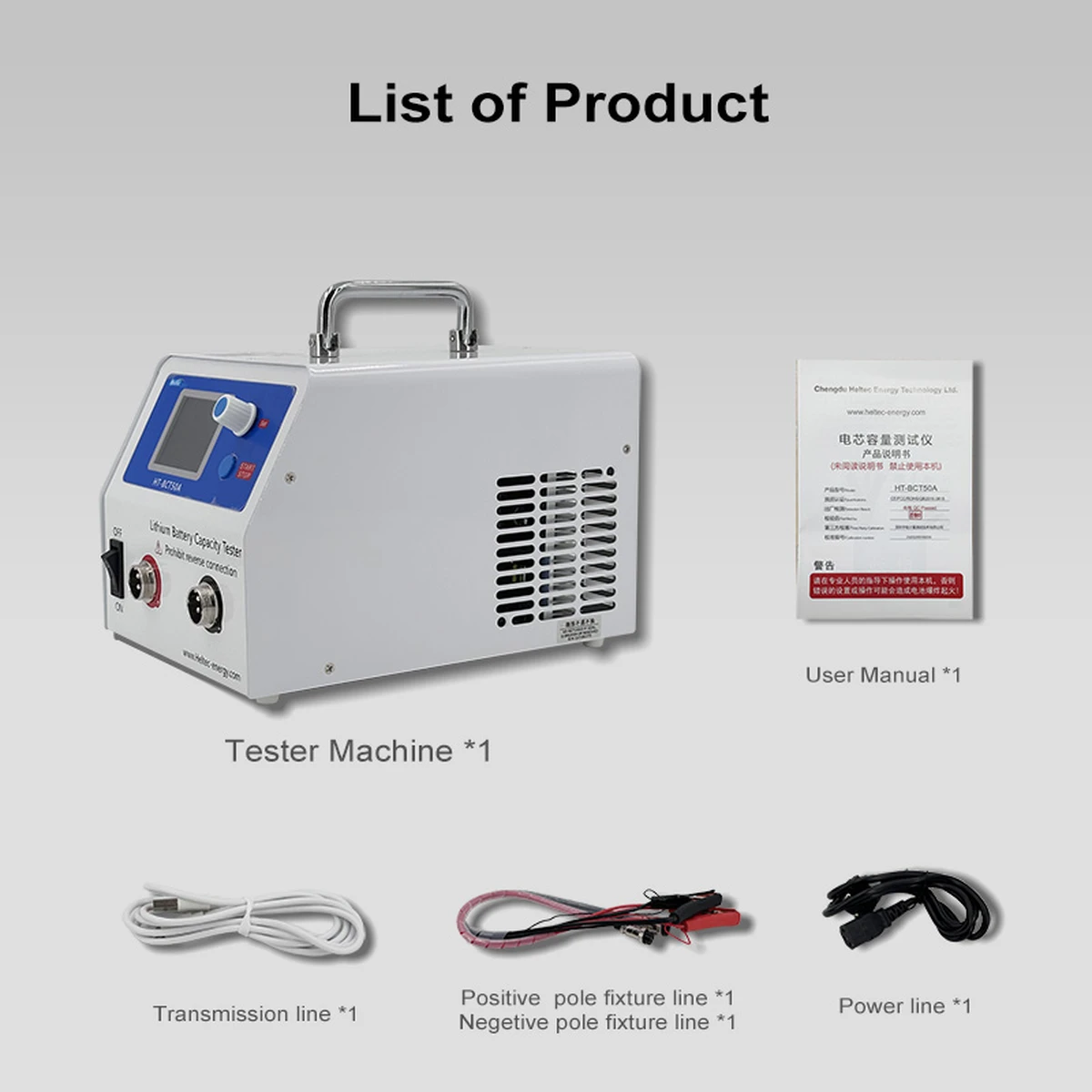

Contenu de l'emballage :
Testeur de capacité de charge et de décharge de batterie ×1
Câble d'alimentation ×1
Câble de test ×1
Éponge antistatique ×1
Boîte en carton ×1
